Livre blanc : Contamination, nettoyage et inspection des fibres optiques. Introduction.

Malgré les meilleures pratiques de l’industrie en termes d’inspection et de nettoyage des extrémités de fibres optiques, la contamination des connexions demeure la cause principale des problèmes de fibres et des échecs de tests dans les centres de données, les campus et autres environnements de réseau d’entreprise ou de télécommunications.

Meilleures pratiques en matière de certification de fibre optique



NETTOYAGE ET INSPECTION DE FIBRE OPTIQUE

As the industry moves to higher data speeds, more stringent loss budgets and new multi-fiber connectors, proactively inspecting and cleaning fiber endfaces is more important than ever to ensure network uptime, performance and equipment reliability.

Même si vous pensez avoir correctement nettoyé la fibre, chaque extrémité du connecteur (qu’elle soit pré-connectorisée sur site ou en usine), doit toujours être inspectée avant d’être connectée à un composant ou à un équipement. Ce document traite des outils et des techniques d’inspection et de nettoyage des extrémités de fibres optiques.

Des fibres optiques propres sont synonymes de performances

Chaque installation à fibres optiques est à juste titre tributaire de pratiques de nettoyage appropriées. Les performances du réseau vont dépendre du maillon le plus faible et le maillon faible est partout où se trouve une extrémité exposée : que ce soit sur un panneau de brassage, port de l’équipement ou à l’extrémité d’un cordon ou cavalier.

Quel que soit le type de fibre optique, d’application ou débit de données, la transmission de la lumière nécessite une voie dénuée de tout obstacle le long d’une liaison, notamment par le biais de toutes les connexions passives ou jonctions de fil le long du chemin. Il suffit d’une seule particule sur l'âme d’une fibre optique pour entraîner des pertes et des réflexions résultant en des taux d’erreur élevés et une dégradation des performances réseau. La contamination des extrémités de fibres, comme illustrée à la figure 1, peut avoir des conséquences néfastes sur l’interface des équipements optiques coûteux et même, dans certains cas, rendre ces équipements inopérants.

Étant donné que les réseaux de fibres optiques sont l’essence même des centres de données (eux-mêmes au cœur des entreprises) et la nécessité de satisfaire la demande des consommateurs exigeant un accès haut débit à l’information où qu’ils soient et à tout moment, les temps d’inactivité et les mauvaises performances du réseau ne sont plus envisageables. À mesure que les applications réseau deviennent plus gourmandes en bande passante et que les débits de transmission passent de 1 et 10 gigabit par seconde (Gbit/s) à 40 et 100 Gbit/s, les budgets consacrés au traitement des pertes sont plus serrés que jamais. Les impuretés, la poussière et autres contaminants sont les ennemis déclarés des transmissions à haut débit sur réseau fibre optique. Par conséquent, il est essentiel que toutes les connexions optiques soient exemptes de contaminants pour éviter d’avoir des problèmes de performances d’applications.

La contamination étant la principale cause de défaillances de la fibre, consacrer quelques secondes de plus pour inspecter correctement et, si nécessaire, nettoyer chaque extrémité du connecteur, permettra d’économiser du temps et de l’argent sur le long terme.

Extrémités encrassées de fibres optiques

Figure 1 : Des extrémités de fibres encrassées, comme illustré ici, peuvent entraîner une baisse des performances du réseau ou endommager le matériel

Le contact accidentel avec les extrémités de la fibre ainsi que l’exploitation sur des sites de construction sales et poussiéreux, sont des causes de contamination bien connues ; il existe de nombreux exemples moins évidents qui illustrent une mauvaise manipulation de la fibre. Le frottement sur des vêtements peut contenir des huiles corporelles, des poussières ou d’autres substances. En fait, à tout moment qu’une extrémité est exposée à l’environnement, elle est soumise à la contamination - même si elle a été récemment nettoyée. La poussière dans l’air peut facilement venir s’accumuler sur une extrémité de la fibre optique, surtout en présence d’électricité statique.

La contamination se transfère aussi facilement d’un port à l’autre chaque fois qu’une extrémité de connecteur est raccordée. Même un bouchon anti-poussière conçu pour protéger l’extrémité de la fibre optique peut être une source importante de contamination. Malheureusement, beaucoup d’utilisateurs ont l’impression que, si l’extrémité était déjà protégée par un bouchon anti-poussière, elle doit être propre. Personne ne peut pourtant dire avec certitude ce que contenait ce bouchon anti-poussière. C’est également le cas pour les terminaisons sur de nouveaux connecteurs préconectorisés en usine. Même si les bouchons anti-poussière sont excellents pour prévenir des dommages aux extrémités, le plastique utilisé produira un résidu avec la dégradation des plastifiants et la surface de la protection peut contenir des agents de démoulage utilisés dans le processus de production à très grande cadence. Donc vous ne devriez pas être surpris de trouver une extrémité contaminée lors du retrait du capot de protection sur un connecteur fraîchement sorti de l’emballage.

Beaucoup d’utilisateurs pensent également qu’une extrémité branchée sur un équipement est forcément propre et qu’elle peut être débranchée et rebranchée de nouveau sans problème. Toutefois, même dans ce cas, des contaminants peuvent se répandre d’une extrémité à l’autre. Même si la contamination initiale se trouve à l’extérieur de l’âme de la fibre, l’accouplement peut répandre un contaminant et causer le déplacement de particules de l’extrémité pour venir se redéposer sur l’âme du câble. Ceci est également vrai pour les ports d’équipement, dont on oublie souvent qu’ils peuvent être une source de contamination.

Importance de l’inspection

Il n’est pas suffisant de simplement nettoyer toutes les extrémités de fibres. Les utilisateurs n’ont aucun moyen de savoir si l’extrémité est propre, à moins qu’ils contrôlent à l’aide d’un outil d’inspection de la fibre optique conçu expressément à cette fin, comme un microscope vidéo professionnel ou un microscope portable pour fibre optique. La règle d’or consiste donc toujours à inspecter, et si nécessaire, nettoyer et inspecter à nouveau avant de connecter.

En effet, l’acte même de nettoyage des extrémités peut être à l’origine d’une contamination. Chaque extrémité doit être inspectée après chaque tentative de nettoyage.

This is especially a concern for multi-fiber connectors such as the multi-fiber push-on (MPO) style connectors that are rapidly becoming the norm in today’s data center fiber backbone channels as the required interface for 40 and 100 gigabit Ethernet (GbE) applications.

Il faut prendre en compte que l’interface MPO à 12 fibres optiques comporte une surface bien plus importante qu’un connecteur à fibre optique unique. Leur surface, bien plus grande, rend plus facile le passage des contaminants d’une fibre à l’autre dans le même tableau durant le nettoyage. Plus le réseau de fibres est grand, plus le risque est élevé. Avec les MPO à 24, 48 et 72 fibres utilisés dans les interconnexions de fibres optiques haute densité, le nombre élevé de fibres est encore plus difficile à contrôler. En outre, toutes les fibres ne dépassent pas de la même hauteur. Height variances across the fibers in a single multi-fiber connector can increase the risk of not every fiber being properly and equally cleaned.

Outils d’inspection

Il existe deux principaux types d’outils d’inspection : optique et vidéo.

Tube-shaped and compact, optical microscopes (Figure 2a) allow direct inspection of the end-faces. Bien que ceux-ci soient répandus en raison de leur faible coût, ils ne fournissent pas de vues des extrémités à l’intérieur de l’équipement ou à travers les cloisons.

Video inspectors consist of a small optical probe connected to a handheld display (Figure 2b). La taille de la sonde est idéale pour examiner les ports dans les endroits difficiles d’accès. Un grand écran permet de facilement identifier les anomalies de l’extrémité. Certains offrent une mise au point automatique et un centrage automatique de l’image pour une inspection plus rapide et plus facile. Ces sondes sont également plus sûres car elles montrent une image et non l’extrémité réelle, réduisant ainsi le risque d’exposition des yeux à un rayonnement nocif.

Classification et certification à l’aide de normes

L’un des problèmes récurrents que pose l’inspection manuelle des extrémités de la fibre, est que la détermination de la propreté est en grande partie un processus subjectif et incohérent. Ce qui est considéré comme propre peut varier grandement d’une personne à l’autre. D’autres variables telles que le niveau de compétences, les années d’expérience, la vue, l’éclairage ambiant et l’outil utilisé pour inspecter les fibres optiques peuvent aussi produire des résultats incohérents lorsque l’on cherche à déterminer l’état de propreté des extrémités. Plus le nombre de réseaux à fibres optiques installés et le personnel d’entretien de ces réseaux augmentent, plus le risque d’inexpérience des personnes sur ce qui constitue une extrémité propre est grand.

Pour aider à établir une cohérence lors de l’inspection des fibres et obtenir des résultats de performances mieux reproductibles sur plusieurs extrémités, la CEI a développé la norme 61300-3-35, qui définit les procédures fondamentales d’essais et de mesures des dispositifs d’interconnexion et composants passifs à fibres optiques. Cette norme contient des critères de classification de propreté spécifiques qui permettent d’obtenir une certification de conformité ou de non-conformité de l’inspection des extrémités de fibres, qui élimine le facteur humain.

FI-500

Figure 2a : Microscope optique

FT500

Figure 2b : Ecran et sonde FI-500 FiberInspector™ Micro de Fluke Networks.

FI-7300

Figure 2c: Fluke Networks FI-7300 FiberInspector Pro MPO / Single fiber inspection camera provides automated PASS/FAIL results and uses Versiv for display, user interface and recording of results.

Critères de certification en matière de propreté de la fibre

Figure 3 : La propreté certifiée CEI 61300-3-35 de la fibre optique basée sur la qualité et la taille des rayures et des défauts dans chaque zone de l’extrémité.

The certification criteria in IEC 61300-3-35 varies based on connector type and fiber size, as well as types of events: defects or scratches. Defects include pits, chips, scratches, cracks, particles and embedded and loose. Les éraflures sont définies comme des caractéristiques de surface permanentes et linéaires alors que les anomalies comprennent toutes les caractéristiques non linéaires détectables qui peuvent généralement être nettoyées. La certification pour déterminer la réussite ou l’échec au test de propreté est basée sur le nombre de rayures et défauts constatés dans chaque zone de mesure de l’extrémité de la fibre, y compris l’âme, le revêtement, la couche adhésive et zones de contact, ainsi que la quantité et la taille des rayures et des défauts (voir Figure 3).

Par exemple, comme le montre le tableau 1, les fibres optiques multimodes avec connecteurs polis ne doivent pas avoir d’éraflures de plus de 3 μm de largeur ou d’anomalies de plus de 5 μm de largeur, dans l'âme de la fibre. Dans la zone du revêtement, il ne peut y avoir aucune rayure ou défaut supérieurs à 5 μm de large, 5 défauts compris entre 5 et 10 μm de largeur et aucune limite sur le nombre de défauts de moins de 5 μm de large. Le nombre et la taille des éraflures et défauts admis dans chaque zone varient en fonction du type et du diamètre des connecteurs.

Zone Critères CEI d’acceptation recommandés pour les connecteurs multimodes polis61300-3-35
Rayures (nombre maximal d’une dimension donnée) Défauts (nombre maximal d’une dimension donnée)
Core Aucune limite ≤ 3 μm
Aucun > 3 μm
4≤ 5 μm
Aucun > 5 μm
Gaine optique Aucune limite ≤ 5 μm
Aucun > 5 μm
Aucune limite > 5 μm
5 de 5 μm à 10 μm
Aucun > 10 μm
Adhésif Aucune limite Aucune limite
Contact Aucune limite Sans limite < 20 μm
5 ≤ 30
Aucun > 30 μm

Tableau 1. Critères CEI d’acceptation recommandés pour les connecteurs multimodes polis61300-3-35

Bien que la norme ED.2 CEI 61300-3-35 puisse servir de directive pour déterminer manuellement l’état de propreté, cela exigerait que les techniciens déterminent la taille et l’emplacement des éraflures et des anomalies, ce qui risquerait d’introduire d’autres erreurs humaines et incohérences, sans parler du temps passé sur ces tâches.

Thankfully, automated certification solutions like Fluke Networks’ FI-7000 FiberInspector Pro use algorithmic processes to automatically and quickly inspect, grade and certify single fiber endfaces based on the criteria of the IEC standard. The FI-7300 can automatically test and inspect both single and MPO end.

These types of devices eliminate human subjectivity and result in faster, more accurate and repeatable results to help ensure optimum fiber network performance faces (figure 2c). These solutions also provide documentation of the fiber end face, in the form of images as well as pass/fail results. These results can be stored along with others, such as the loss or OTDR trace for the fiber.

MPO Inspection Camera Issues

Compared to a single fiber, MPO connectors have a more surface area that can collect contaminants. When the connector is unplugged and replugged, particles can move from a spot where they’re not a problem to one where they are.

Another thing to keep in mind is that automated inspection of MPOs can take some time – even the fastest systems take nearly two seconds per fiber to generate a pass/fail result – almost a minute for a 32 fiber MPO.

That's why an MPO inspection camera that can provide an instant view of the entire MPO connector can save time. The FI-7300's Live View shows the entire connector face in about a second. Then you can use simple gestures to move to a view of the individual fibers.

Most of the time, the Live View will let you know if the MPO is likely to pass or needs cleaning. Then you can document it knowing it should pass, or clean it as needed and use Live View again. This saves time waiting for an automated inspection result that is going to fail, but also allows you to catch contaminants that are on the connector but not near any of the fibers.

Figure 4 : FI-7300 Live View of MPO connector shows you contamination on and adjacent to the fibers. Simple gestures allow you to zoom in on individual fibers.

Connaissance des éléments à inspecter et à nettoyer

La meilleure réponse à la question demandant ce qu’il faut inspecter et nettoyer est chaque extrémité devrait être inspectée et chaque extrémité qui ne répond pas à la certification CEI 61300-3-35 doit être nettoyée (voir Figure 4). Si une extrémité est certifiée conforme selon la norme CEI, ne la nettoyez pas. En effet, le fait même de la nettoyer peut attirer de la poussière en raison de l’électricité statique.

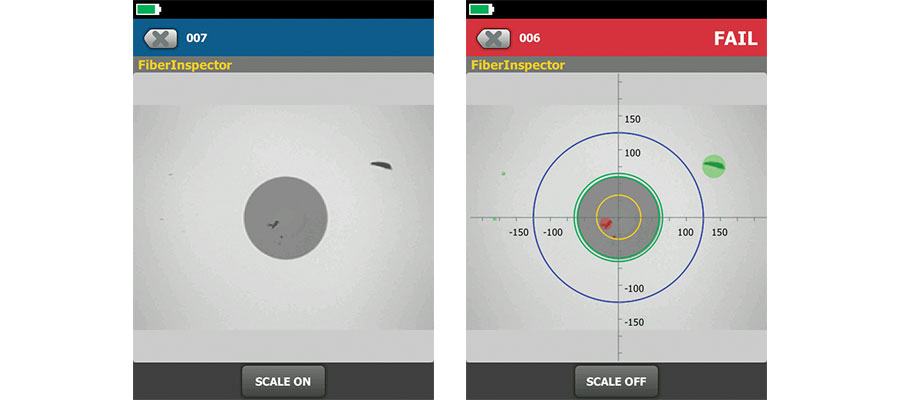

Extrémité sale dans FiberInspector

Figure 5 : Est-ce que l’extrémité sur la gauche est propre ou sale ? La certification automatisée montre que, selon les critères de la norme CEI 61300-3-35, elle est encrassée en raison de la présence de défauts sur l’âme.

Toutes les extrémités, y compris celles qui n’ont jamais servi, ainsi que les fiches et fibres amorce connectorisées en usine, doivent être inspectées pour déterminer leur état de propreté avant leur raccordement. Cela inclut également les deux extrémités des cordons de test des fibres optiques, les cavaliers et les câbles de liaison pré-connectorisés.

Si vous utilisez un adaptateur pour accoupler deux fiches, les terminaisons des deux côtés et les manchons de l’adaptateur lui-même devraient être inspectés et nettoyés avant de les insérer dans l’adaptateur. Les adaptateurs interchangeables utilisés avec les wattmètres optiques doivent également être inspectés et nettoyés régulièrement. Les adaptateurs sont souvent équipés d’un pare-lumière comprenant un trou d’épingle dans lequel peuvent s’accumuler des débris. Toujours consulter la documentation fournie avec l’équipement d’essai, car certains fournisseurs exigent l’envoi de certains adaptateurs pour le nettoyage de l’usine.

Lors de tests ou le dépannage de tout équipement, y compris l’appareil de contrôle lui-même, les bouchons et les ports devraient être inspectés et nettoyés avant l’accouplement. Ceci comprend les ports d’équipements de test, adaptateurs, terminaisons de câble de test et tous les ports dans lesquels vous connecterez le cordon de test.

Comme mentionné précédemment, les bouchons de protection et l’accouplement peuvent être une source de contamination. Donc chaque fois qu’une extrémité de fibre est débranchée ou retirée d’un capuchon ou port, même lorsqu’elle est neuve, elle devrait être inspectée et nettoyée si nécessaire avant l’insertion. Les ports doivent aussi toujours être inspectés et nettoyés avant d’insérer un raccord, même si l’un d’entre a été tout récemment retiré.

Nettoyage pour l’amélioration des performances

Properly cleaned end-faces (see Figure 6) can actually “add” up to 1,39 dB onto your loss allowance. En d’autres termes, si vous avez une usine de fibres avec une perte globale de 5,0 dB pour un budget spécifié de 4,5 dB, le nettoyage des extrémités sales peut aider à réduire la perte de liaison d’environ 3,6 dB, fournissant ainsi la conformité et suffisamment de marge.

Par conséquent, il est important de choisir judicieusement vos outils et méthodes de nettoyage, tout en évitant les mauvaises habitudes couramment pratiquées. La contamination migre facilement d’un port à l’autre, chaque fois qu’une extrémité du connecteur est raccordée. Il est donc essentiel que les connexions de port soient propres. Les stylos de nettoyage Quick Clean™ sont des nettoyeurs à sec parfaits pour nettoyer les ports des appareils et des panneaux de brassage, mais pas les cordons de raccordement lorsque les extrémités sont exposées aux graisses. Four sizes of Fluke Networks Quick Clean pens are available (see Figure 7):

  1. 1,25 mm pour connecteurs et extrémités LC et MU ;
  2. 2,5 mm pour connecteurs et extrémités SC, ST, FC et E2000 ;
  3. MPO 12/24 for Base-12 MPO connectors
  4. MPO 16/32 for Base-16 MPO connectors

Si l’inspection révèle que la contamination n’est pas traitée après le nettoyage à sec, un nettoyage « humide » sera nécessaire à l’aide de lingettes et de solvant. Les lingettes en tissu et produits composites dans un matériau non pelucheux ont suffisamment de pouvoir absorbant pour retirer les contaminants des extrémités. En général, il est recommandé d’éviter de nettoyer contre une surface dure. Lorsque vous utilisez une lingette, en général un ou deux passages courts suffisent (c.-à-d., 1 cm) sur le matériel de nettoyage. Appliquez une pression suffisante afin que la lingette puisse s’adapter aux dimensions de l’extrémité et assurez-vous qu’elle ait été entièrement nettoyée.

Nettoyer les extrémités de fibre optique

Figure 6 : Nettoyer une extrémité de fibre opique.

Les stylos Quick Clean™ de Fluke Networks

Figure 7 : Les stylos Quick Clean™ de Fluke Networks.

L’utilisation d’un solvant adapté avec les lingettes est essentielle. Les solvants viennent ajouter une action chimique qui augmente la capacité de nettoyage de la lingette pour soulever les particules et les débris de l’extrémité tout en éliminant la question de la charge statique avec le nettoyage à sec. Il est important d’éviter d’utiliser des quantités excessives de solvant, ce qui peut laisser sur l’extrémité un film de contaminants dissous. To remove excess solvent, wet cleaning should be followed by dry cleaning by either moving to the dry area on the wipe (see Figure 8) or by following up with new dry wipe. N’abusez pas du nettoyage, cela est susceptible de créer une charge statique.

The solvent itself should also be specially formulated for fiber endface cleaning, such as Fluke Networks’ Fiber Optic Solvent Pen. While isopropyl alcohol (IPA) was used for many years to clean fiber endfaces, specialized solvents have a lower surface tension that makes them far more effective at enveloping debris for removal and dissolving contaminants (see Figure 9). De tels solvants fournissent également des propriétés antistatiques, ainsi, la poussière dans l’air est moins susceptible d’être attirée par l’extrémité du connecteur. L’alcool isopropylique peut également laisser un « halo » en séchant, ce qui non seulement peut provoquer une atténuation, mais peut aussi s’avérer difficile à enlever. Aucune trace de solvant ne doit être présente sur l’extrémité de la fibre après un nettoyage.

Méthode du nettoyage humide à sec

Figure 8 : « Humide à sec » : méthodologie de nettoyage à l’aide d’une carte de nettoyage optique de Fluke Networks. La goutte de solvant est placée sur « 1 », et la face de l’extrémité se déplace à travers le matériel de nettoyage de « 1 » vers « 4 »

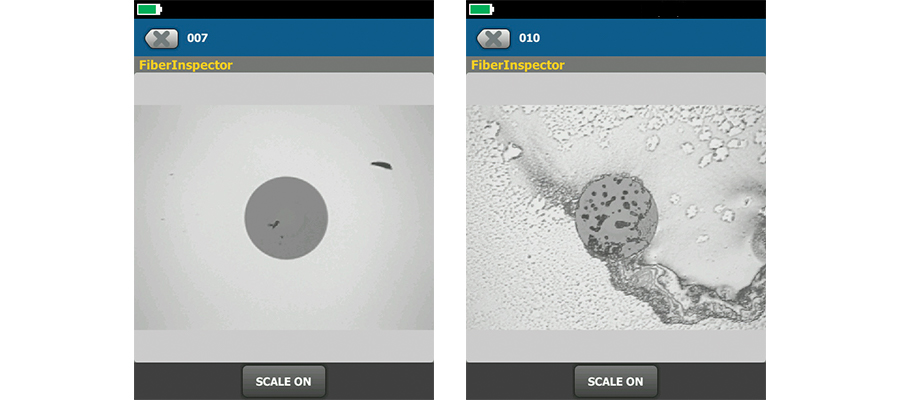

Solvants spécialisés efficaces

Figure 9 : Les solvants spécialisés (à gauche) sont beaucoup plus efficaces pour le nettoyage des extrémités que l’alcool isopropylique, qui peut laisser un résidu (à droite).

Pour nettoyer des extrémités de fibre optique à l’intérieur des ports ou des équipements, des écouvillons non pelucheux sont utilisés à la place de lingettes (voir le kit de nettoyage ci-dessous). Lors de l’utilisation d’écouvillons pour le nettoyage des ports, il est important d’appliquer juste assez de pression pour nettoyer l’extrémité en faisant tourner plusieurs fois l’écouvillon dans le même sens. Si vous utilisez des solvants pour le nettoyage des ports, il est encore plus important de ne pas utiliser une quantité trop grande de solvant, qui risquerait de saturer l’interface de la fiche. La vitesse d’évaporation des solvants entre en considération, car il est plus difficile de garantir l’élimination de la totalité du solvant. Des résidus de solvant peuvent se loger durant le raccordement et se transformer en résidus nuisibles au fil du temps. Autre raison d’utiliser des solvants spécialement formulés pour le nettoyage des fibres : ces solvants ont un taux d’évaporation qui leur donne le temps d’agir tout en s’évaporant beaucoup plus rapidement que l’alcool isopropylique. Swabs may also be used for wet cleaning of MPO connectors.

Il est également important de ne pas oublier que ces outils de nettoyage sont des consommables : une fois que vous avez fini d’utiliser une lingette ou un écouvillon pour nettoyer une extrémité, mettez-les immédiatement au rebut.

L’utilisation d’une lingette ou d’un écouvillon sale est un moyen sûr de propager la contamination. Bien qu’il soit également important de nettoyer les cavaliers et les extrémités du cordon de test de référence, ces composants sont eux aussi des consommables qui ont une durée de vie limitée ; parfois, le nettoyage n’est pas suffisant si ces composants sont arrivés en fin de vie une fois le nombre d’insertions spécifié par le fournisseur atteint.

Résumé

Si la disponibilité du réseau, les performances de transmission du signal et la fiabilité de l’équipement sont importantes pour votre entreprise, lésiner sur l’inspection et le nettoyage des extrémités de fibres optiques peut avoir des conséquences désastreuses. Ce n’est pas parce que vous avez nettoyé correctement un composant que vous ne devez pas l’inspecter. Non seulement les meilleures pratiques de nettoyage des fibres sont essentielles, mais chaque extrémité doit être soigneusement inspectée et certifiée selon la norme CEI 61300-3-35 avant de procéder à un raccordement (y compris les extrémités et les ports).

L’intégration de l’inspection et de la certification des fibres optiques à votre processus vous permet d’éviter toute subjectivité humaine et d’inspecter, classer et certifier rapidement la conformité des extrémités de fibres optiques pour venir répondre à la norme. Il ne devrait ainsi plus y avoir d’excuses pour les défaillances du réseau dues à la contamination des extrémités.

FI-7300 / FI-3000 FiberInspector Pro for MPO Connectors and Single Fibers

The FI-3000 FiberInspector Pro makes inspecting MPO and single fibers easy and efficient. The multiple camera Live View provides an instant, real-time image with simple touchscreen gestures to view the full connector down to individual end faces. Automated pass/fail results based on IEC 61300-3-35 in seconds. Store results on your phone and share them through text or email or use the industry-leading LinkWare™ to store complete project reports including copper, fiber loss, OTDR and end face images. La conception compacte et ergonomique avec mise au point automatique en fait un outil confortable et rapide, même lorsque vous testez des centaines de câbles ou de ports.

FI-7000 FiberInspector Pro certifie automatiquement la conformité des extrémités des fibres optiques aux normes CEI

Fluke Networks FI-7000 FiberInspector Pro certifie les terminaisons de fibre optique en conformité avec les normes de l’industrie CEI 61300-3-35 en un peu plus de deux secondes, fournissant des résultats automatisés de réussite/échec qui retire la subjectivité humaine (et les conjectures) de l’inspection de la fibre optique.

Idéal pour l’inspection des extrémités à l’intérieur des ports ou sur les cordons de raccordement, le FI-7000 FiberInspector Pro détecte et mesure les défauts constatés sur les extrémités de la fibre optique et certifie automatiquement les résultats en se basant sur la norme CEI 61300-3-35. Pour apporter une indication graphique claire des défauts qui sont conformes ou non conformes aux exigences de la norme, un écran tactile à zoom par pincement du FI-7000 vient colorer chaque défaut et mettre en évidence les antécédents du défaut – les défauts qui échouent sont de couleur rouge tandis que les défauts qui obtiennent une validation sont de couleur verte.

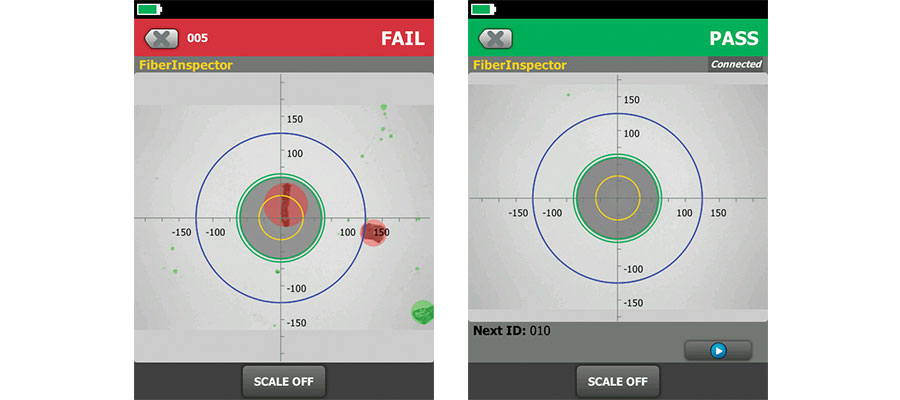

Conformité et non conformité de l’extrémité FI-7000 FiberInspector™ Pro

Figure 9 : Les résultats de la certification du FI-7000 vous permettent de déterminer rapidement si les extrémités des fibres optiques sont conformes ou non.
Un exemple d’une extrémité défaillante est montré sur la gauche et une extrémité validée est présente à droite.

FI-7000 repose sur plate-forme Versiv de certification de câble de Fluke Networks qui permet de stocker des images des extrémités et la certification dans les résultats des tests Versiv et de tirer parti des capacités de Versiv comme ProjX™ pour la gestion des exigences des tâches, l’interface utilisateur Taptive™ pour une configuration facile et le logiciel LinkWare pour la gestion des données et une génération de rapports de test professionnelle. La certification de l’extrémité fibre optique avec une indication de RÉUSSITE/ÉCHEC du FI-7000 est offerte à tous les possesseurs de caméra d’inspection Versiv en téléchargeant le dernier micrologiciel Versiv.

FI-500 FiberInspector Mini

Inspect all types of installed fiber with the FI-500. The portable fiber inspection tool projects a crisp image of microscopic debris and end-face damage. The patented camera includes PortBright™ to illuminate and easily connect in dark places. Includes handheld color display, auto-focus inspection scope, 4 tips (LC and SC) bulkheads and patch cords (1,25 and 2,50 mm).

FI-500 FiberInspector Mini

FI-500 FiberInspector Mini

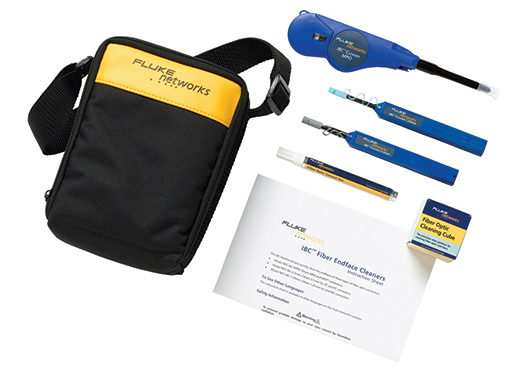

Trousse de nettoyage de fibres optiques
