Pour que les réseaux locaux (LAN) modernes fonctionnent correctement, il est vital de concevoir, d'installer et d'assurer la maintenance d'un système de câblage fiable. Les organisations d’utilisateurs, les créateurs, les propriétaires et les dépanneurs de réseaux vous ont choisi pour analyser, concevoir et recommander des services et des produits de télécommunications.

Test du câblage réseau

Test du câblage réseau

La réussite dépend de votre capacité à vous tenir informé des dernières normes, des nouveaux critères de performances, des innovations technologiques et de l'actualité du secteur.

Cette page vous accompagnera dans les dernières tendances et technologies disponibles pour la conception et l'évaluation des systèmes de câblage de dernière génération, mais également dans les normes nationales et internationales en plaçant comme référence des informations les plus utilisées.

Spécifications techniques

Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils cuivre à paires torsadées.

Série DSX CableAnalyzer™ - certification de câblage de CAT 8

La norme de câblage ANSI/TIA-568-C.2-1 définit le câblage de catégorie 8

Le sous-comité de câblage cuivre TIA TR-42,7 a récemment approuvé les spécifications pour la catégorie de câblage 8 (TIA 568 C.2-1), le dernier système cuivre à paire torsadée conçu pour prendre en charge les futures applications IEEE 25GBASE T 40GBASE T est en cours d’élaboration.

Aujourd’hui nous attendons la mise à jour de la norme ANSI/TIA-1152 qui définira les essais sur le terrain et plus important encore les exigences de précision pour les testeurs sur le terrain quand ils effectuent une certification des installations de catégorie 8.

En termes pratiques, suivant la norme TIA, le câblage le plus performant qu’il est possible d’installer aujourd’hui est un câblage de Cat 6a.

En savoir plus la catégorie 8 approuvée. Que faire ensuite ?

Câblage pour les points d’accès sans fil 802.11ac

La norme 802.11ac, également connue sous le nom de wifi gigabit est une passionnante avance en matière de technologie wifi qui offre la promesse d’être en mesure de dépasser un gigabit de débit aux appareils sans fil. Si nous avons un point d’accès sans fil 802.11ac qui possède plusieurs radios, nous nous penchons sur les capacités réelles du câblage, qui peut ne prendre en charge que des débits de 1GBase-T devenant ainsi le goulot d’étranglement de notre réseau.

Pour les nouvelles installations sans fil, vous devriez certainement utiliser au moins un câblage de Cat 6a qui offre la possibilité de communiquer à des débits pouvant atteindre 10 Gigabits par seconde. Le câblage de CAT 6a offre également l’avantage d’offrir généralement un plus grand diamètre, 23 AWG par rapport à 24 AWG afin de pouvoir prendre en charge des niveaux de PoE plus élevés.

Au sein d’installations de points d’accès sans fil existantes qui sont câblées avec des composants de Cat 5e ou Cat 6, il n’y a là d’excellentes nouvelles grâce à la nBase-T où le câblage installé peut prendre en charge des débits de 2,5 ou même 5 Gigabits par seconde. La capacité du câblage existant à prendre en charge des débits plus élevés sera dépendante de la longueur de câble et de la durée pendant laquelle celui-ci sera livré avec d’autres conducteurs.

En savoir plus : L’alliance NBASE-T publie des lignes directrices pour évaluer l’état de préparation de vos installations de câblage en matière de NBASE-T

Mise à jour de l'installation et de la certification des réseaux à fibres optiques

La certification des câblages réseau consiste à mesurer les paramètres de performance et à comparer les résultats avec les normes de performance fixées par l'industrie ou par l'utilisateur. La norme TIA-1152, « Exigences pour les instruments de test sur le terrain et mesures pour une paire de câblage torsadé équilibrée » a été séparée de la norme ANSI/TIA 568-C.2. La conception et les performances du câblage sont définies dans la norme 568, 1152 nous parle des performances de l’appareil de contrôle.

La certification de base ou de niveau 1 est exigée pour toutes les liaisons fibre optique. Les tests de niveau 1 sont l’atténuation (perte d’insertion), la longueur et la polarité. L’atténuation de chaque liaison fibre optique est mesurée et les résultats sont documentés. Ce test garantit que la liaison par fibre optique présente des pertes inférieures à la tolérance maximale admise pour une exploitation immédiate.

La certification avancée ou de niveau 2 des fibres optiques complète le test de niveau 1 par une analyse de la courbe réflectométrique temporelle (OTDR) de chaque liaison. Une analyse réflectométrique consiste en une signature graphique de l’atténuation d’une fibre optique sur la longueur. Vous pouvez identifier les performances des composants de la liaison (câble, connecteurs et épissures) et la qualité de l'installation par l'examen des irrégularités dans l'analyse. Une analyse réflectométrique ne remplace pas la mesure d'une perte par insertion, mais est utilisée en guise d'outil d'évaluation complémentaire de la liaison fibre optique. Ce test certifie que la mise en œuvre et la qualité de l'installation est conforme au modèle de conception et aux spécifications de garantie pour les applications actuelles et à venir.

Une trace OTDR aide à caractériser les événements particuliers qui restent invisibles avec les seuls tests de perte/longueur (couche 1). Seule une certification complète des fibres optiques offre aux installateurs une vision intégrale de leur installation de fibres optiques. De plus, les propriétaires et exploitants des réseaux ont une preuve de la qualité de leur installation. Afin que le fichier trace de l’OTDR soit précis, il doit être exécuté dans les deux sens pour compenser toute variation du coefficient de rétrodiffusion.

Solutions de câblage réseau

DSX-5000 CableAnalyzer™ – accélère chaque étape du processus de certification du cuivre.

  • La conception modulaire de Versiv ™ prend en charge la certification des liaisons cuivre, la perte de fibres, le test OTDR et l’analyse d’une connexion Wi-Fi
  • Vitesse inégalée pour la cat. 6A, la classe FA et toutes les normes actuelles
  • Le système ProjeX™ gère les exigences de la tâche et le progrès de la configuration jusqu’à l’acceptation des systèmes, ce qui garantit l’exécution appropriée de tous les tests.
  • L’interface utilisateur Taptive™ simplifie la configuration et élimine les erreurs
  • Analysez des résultats de test et créez des rapports de test professionnels à l’aide du logiciel de gestion LinkWare™.
  • Affiche sous forme graphique la source des défaillances, notamment la diaphonie, la perte de retour et les erreurs de protection pour un dépannage plus rapide



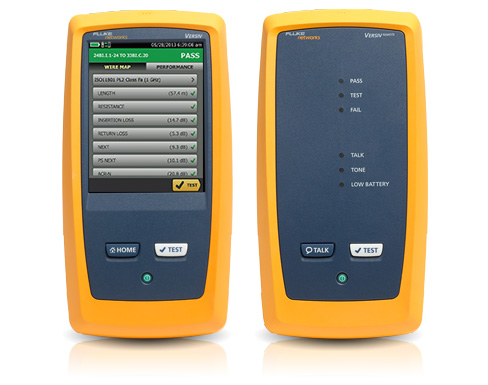

DSX-5000 CableAnalyzer™

OTDR OptiFiber® Pro : OptiFiber Pro est la première unité d'analyse par réflectomètre optique portable conçue entièrement pour les essais sur la fibre optique en entreprise.

OptiFiber Pro vise à réduire les coûts tout en améliorant la productivité et la fiabilité du réseau.

  • Premier OTDR disposant d'une interface utilisateur de type smartphone
  • Zones mortes d'événement et d'atténuation les plus courtes de l'industrie
  • Accélération de la certification de la fibre optique grâce à des délais d’installation et de traçage plus courts
  • Améliorez l'utilisation des ressources grâce à une configuration personnalisée pour les projets et les utilisateurs
  • Simplifiez son utilisation grâce au mode « Centre de données OTDR™ » et à l'affichage EventMap™
  • Dossiers de projet personnalisés



OTDR OptiFiber® Pro



Ressources et téléchargements associés

Fluke Networks fournit de nombreuses ressources pour aider nos clients (architectes, conseillers et créateurs) à relever des défis. Certains exigent un enregistrement simple. Voir la liste complète des webémissions, des livres blancs et des notes d'application pour d'autres questions.

Note d'application :

Encircled Flux – Le nouveau standard en matière de précision pour les tests multimodes
« Avez-vous déjà examiné un lien en fibre optique multimode avec des sources lumineuses de deux fournisseurs différents ? Rien qu'en modifiant la source lumineuse, vous pouvez noter une différence d'au moins 50 % dans la mesure de la perte ! »



Livres blancs :

Le rôle des normes dans la sélection des composants Ethernet industriels
Aujourd'hui, le secteur industriel des États-Unis s'efforce de réduire les coûts, rester simple et d'offrir une qualité supérieure. Cela commence par une production efficace. Que le modèle d'affaires requière une production durable ou plusieurs processus de démarrage et de finalisation, nombreuses sont les différentes exigences de conception et de maintenance de l'équipement et de l'infrastructure. Ceci affecte la conception des nouveaux systèmes, les intégrateurs systèmes qui assurent leur maintenance et les propriétaires du réseau privé qui possèdent ces systèmes.
Trouver votre chemin dans le labyrinthe des normes Ethernet industrielles
Si vous êtes ingénieur en contrôle d'automatisation industrielle ou technicien travaillant dans la conception et l'installation d'un réseau industriel, vous serez rapidement confronté à un nombre impressionnant de standards établis par des organismes internationaux, nationaux, commerciaux, etc. Ce livre blanc vous donnera une certaine perspective historique sur ce qui aura causé une telle prolifération des normes.
Apprendre à câbler les points d'accès sans fil 802.11n
802.11n est la nouvelle norme des réseaux locaux sans fil. En 2008, l'IEEE ratifiera la norme 802.11n. Cette ratification incitera les entreprises à adopter la norme 802.11n et à effectuer un déploiement de grande ampleur. Saviez-vous que les débits binaires plus élevés fournis par la norme 802.11n augmenteraient considérablement la demande en installations de câblage réseau en cuivre ? Ce livre blanc décrit les possibilités offertes et ce que les installateurs de câblage et les entreprises doivent faire pour se préparer à la prochaine vague de LAN sans fil.
Ethernet 10 Gigabit
Le présent document fournit une vue d’ensemble des exigences de performance concernant le câblage à paires torsadées, ainsi que les méthodes de mesure et de certification des performances du système de câblage installé.
Assurez l'intégrité de votre fibre optique
Comment choisir un réflectomètre optique pour le test et le dépannage de l'infrastructure LAN
Six raisons pour lesquelles la certification de câble est plus importante que jamais
Au vu du contexte économique actuel, la valeur des services utilisés dans les départements informatiques est plus importante que jamais. Parmi ces services, figurent ceux utilisés pour le déploiement et la maintenance de l'infrastructure réseau des entreprises. Cette infrastructure comprend un câblage cuivre et fibre optique et est à la base du réseau. Ce document présente les avantages spécifiques qu'offre la certification des câbles et à quel point cette dernière est rentable pour le propriétaire du réseau.
Connectivité dans le datacenter virtualisé
Ce livre blanc, rédigé par Broadcom Corporation et Fluke Networks, compare les nouvelles possibilités en termes de connectivité pour les centres de données et décrit les méthodes de test permettant de s’assurer que votre réseau offre une base solide pour le déploiement de services virtualisés.
Le prix élevé des testeurs de câble bon marché
Dans ce document, nous dévoilons les coûts cachés, élevés et nombreux, que vous pouvez rencontrer en utilisant un appareil de contrôle « bas de gamme ».
Test sur le terrain de câblage de fibres optiques installé
Rédigé conjointement par Legrand/Ortronics et Fluke Networks, ce livre blanc expose les meilleures pratiques qu'un technicien doit connaître pour effectuer des tests sur un câblage en fibre optique existant.
Performance NBASE-T et consignes en matière de câblage
Si vous envisagez de déployer le 802.11ac sur un câblage existant, vous avez probablement suivi les développements en matière de NBASE-T. NBASE-T est la technologie qui promet de fournir des débits jusqu’ à 5 Gb/s pour prendre en charge les points d’accès 802.11ac les plus rapides par rapport au câblage de Cat 5e ou 6 existant.



Guide de poche :

Meilleurs pratiques pour test de fibre
Ce guide de poche sur les meilleures pratiques concernant le test des fibres optiques a été conçu par Fluke Networks pour vous informer sur les meilleures pratiques en matière de manipulation des fibres optiques.



Documents concernant le cahier des charges :

Spécifications des tests ANSI/TIA-568-C de catégorie 5e sur le terrain
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
Spécifications des tests ANSI/TIA-568-C de catégorie 6 sur le terrain
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
Spécifications des tests ANSI/TIA-568-C de catégorie 6A sur le terrain
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
Spécifications des tests de fibres optiques sur le terrain (TIA)
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
ISO/IEC 11801 – Exigences des tests d’installation de fibres optiques
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
Spécifications des câbles résidentiels
Reportez-vous à nos documents SOW (description des travaux) pour définir les grandes lignes qui vous serviront à préparer les demandes de cotation (RFQ) ou les spécifications contractuelles pour tester les installations câblées à fibres optiques et à fils de cuivre à paires torsadées.
